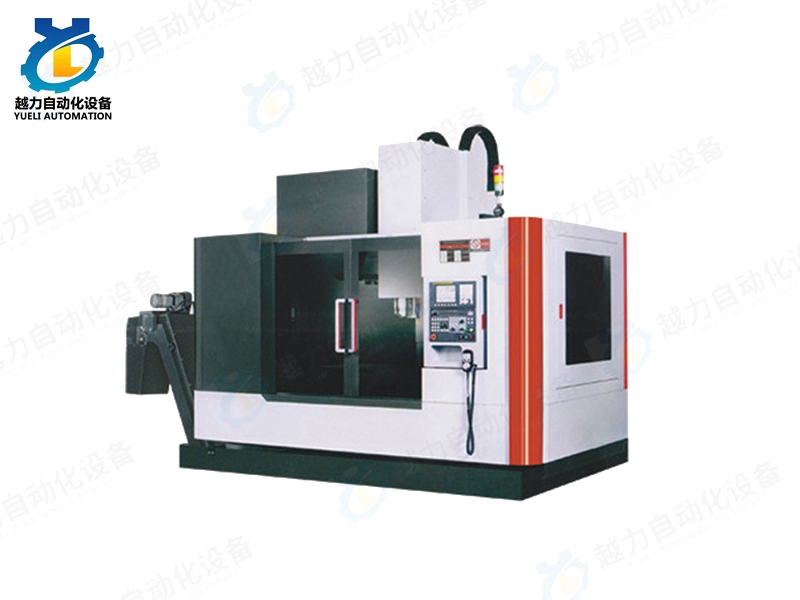

3.機床X.Y.Z三軸傳動的滾珠絲桿均采用PMI/HIWIN雙螺母預緊滾珠絲桿，高精度研磨滾珠絲桿，雙螺母自動消隙，X.Y.Z均采用直接聯軸器連接，傳動剛性強，精度穩定性高。

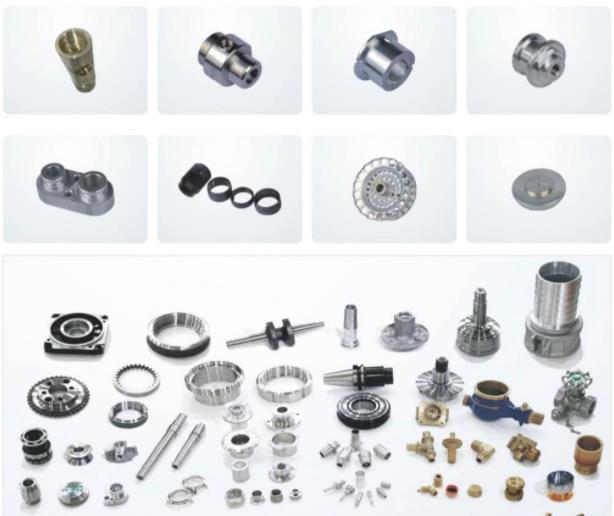

(工件)
|
項目 |
項目 |
規格 |
單位 |
|
行程 |
X軸（左右行程） |
1100 | mm |
|
|
Y軸（前后行程） |
600 | mm |
|
|
Z軸（上下行程） |
600 | mm |
|
|
主軸中心至立柱導軌距離 |
710 | mm |
|
|
主軸端面至工作臺面距離 |
120-720 | mm |
|
工作臺 |
工作臺面尺寸 |
1200*600 |
mm |
|
|
T型槽（數目x尺寸x間距） |
5*18*100 |
mm |
|
|
工作臺最大承載重量 |
1000 | kg |
|
主軸 |
主軸錐孔（型號/安裝尺寸） |
BT40 |
|
|
|
主軸轉速 |
8000 |
rpm |
|
馬達 |
主軸馬達 |
11-15 |
kw |
|
|
X軸馬達 |
3.9 | kw |
|
|
Y軸馬達 |
3.9 | kw |
|
|
Z軸馬達 |
5.9 | kw |
|
刀庫 |
刀具數量 |
BT40 |
|
|
|
刀具數量 |
24 | pcs |
|
|
刀庫類型 |
刀臂式 |
|
|
|
最大刀具直徑（滿刀/鄰空刀） |
78/120 |
mm |
|
|
最大刀具長度 |
300 | mm |
|
|
最大刀具重量 |
8 | kg |
|
進給速率 |
三軸最大切削進給率 |
16 |
m/min |
|
|
三軸快速移動 |
36 |
m/min |
|
精度 |
定位精度 |
±0.005/300 |
mm |
|
|
重復精度 |
±0.005/300 |
mm |
|
規格 |
重量 |
6000 | kg |
|
|
尺寸 |
3000*2800*2600 |
mm |
|
|
額定功率 |
40 | kw |
|
|
|
|
|
